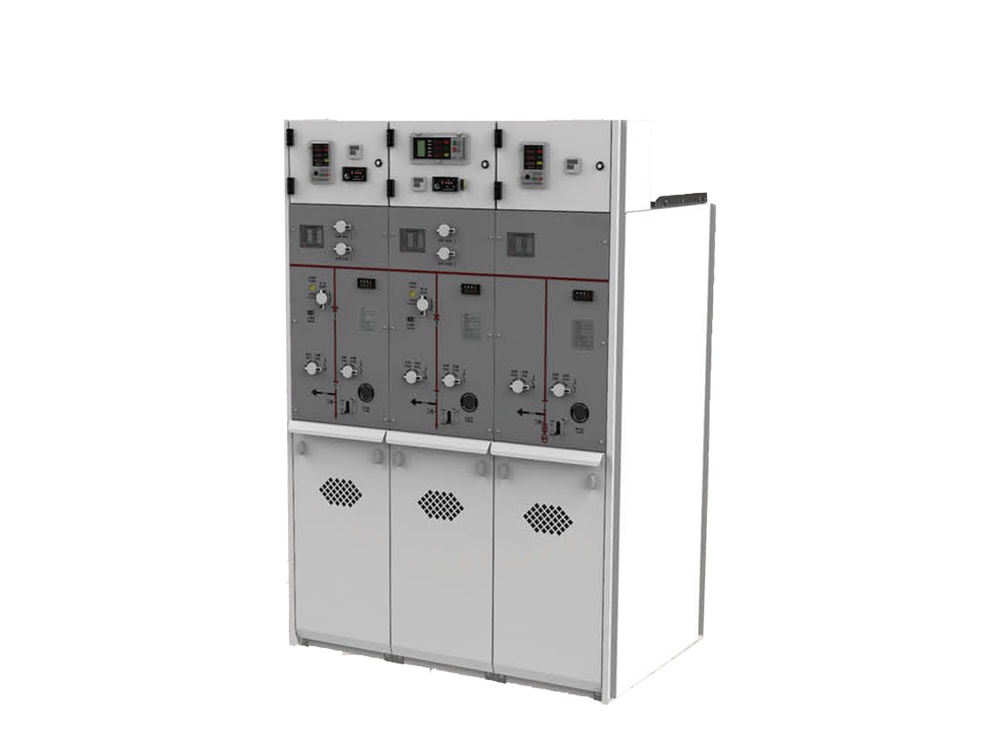

HXGN[H)-12 Cabina de red en anillo aislada en gas ecológica

HXGN(H)-12  Esta cabina de aparamenta aislada en gas ecológica es un dispositivo inteligente en la nube que es respetuoso con el medio ambiente en materiales, económico en precio y cómodo de operar. Todas las partes conductoras dentro del interruptor están instaladas en una caja de gas sellada de acero inoxidable. La caja de gas está aislada principalmente con aire seco y materiales termoplásticos. El interruptor principal utiliza extinción de arco por vacío, el seccionador adopta una estructura de tres posiciones, y los gabinetes adyacentes están conectados mediante barras colectoras de aislamiento sólido. El circuito secundario adopta tecnología de control integrada y admite funciones de transmisión de datos. Cuando el equipo se instala y energiza en el sitio, el equipo enviará automáticamente una señal para establecer el primer protocolo de enlace con la estación principal. La estación principal obtendrá el estado de salud del equipo, la posición de coordenadas, el entorno operativo y los parámetros operativos, facilitando al personal de mantenimiento la supervisión oportuna del estado operativo del equipo.

HXGN(H)□-12  No habrá una situación como en los interruptores SF6 donde la presión del gas disminuye gradualmente a bajas temperaturas, causando que el aislamiento se deteriore continuamente y finalmente conduzca a una falla de aislamiento.

El gabinete puede estar compuesto por las siguientes unidades para formar una unidad de suministro eléctrico económica y práctica: Unidad de interruptor automático de vacío (630A, 20-25kA)  Unidad de interruptor de carga de vacío (630, 20-25kA)

Condiciones de funcionamiento

Temperatura máxima: +45℃;

● Temperatura mínima: -25℃;

● Temperatura máxima: (promedio de 24 horas) +35℃;

● Humedad relativa promedio máxima (24 horas): ≤95%;

● Altitud: ≤1500m;

● Resistencia sísmica: 8 grados;

● Nivel de protección: Cerrado para partes energizadas IP67, Envolvente del gabinete de aparamenta IP4X;

● El aire circundante no debe estar significativamente contaminado por gases corrosivos e inflamables, vapor de agua, etc.

● Sin vibraciones severas frecuentes. El diseño de resistencia para condiciones severas cumple todos los requisitos.

● Cuando se utilice en condiciones que excedan las especificadas en GB/T3906, deberá negociarse entre el usuario y nuestra empresa.

Norma de referencia

● Requisitos técnicos comunes para normas de aparamenta de alta tensión y equipos de control

● GB/T39063.6 - 40.5KV Aparamenta y equipo de control de CA con envolvente metálica

● GB/T1985 Seccionador de CA de alta tensión e interruptor de puesta a tierra

● GB/T38043.6 - 40.5KV Interruptor de carga de alta tensión de CA

● GB/T1984 Interruptor automático de CA de alta tensión

● GB/T4208 Código IP de clase de protección de envolvente

● GB/T7354 Medición de descarga parcial

● GB/T311.1 Coordinación de aislamiento - Parte 1: Definiciones, principios y reglas

Funciones y características

1. Sistema de gestión de calidad ISO 9001: 2015

La operación de todo el sistema está estrictamente controlada y gestionada. Esto garantiza la calidad de los productos en todas las etapas, desde la recepción de las solicitudes de los clientes hasta el diseño, los materiales, la producción, la instalación, las pruebas, el embalaje, la entrega y la posventa, todo lo cual opera bajo procesos estrictos y lógicamente vinculados.

2. Gestión ambiental ISO 14001: 2015

Pionera en la aplicación del sistema de gestión ambiental ISO 14001: 2015. La implementación de este proceso es un testimonio de  responsabilidad hacia una amplia gama de clientes. Comprometidos a proporcionar productos técnicos de alta calidad que sean los más respetuosos con el medio ambiente.
