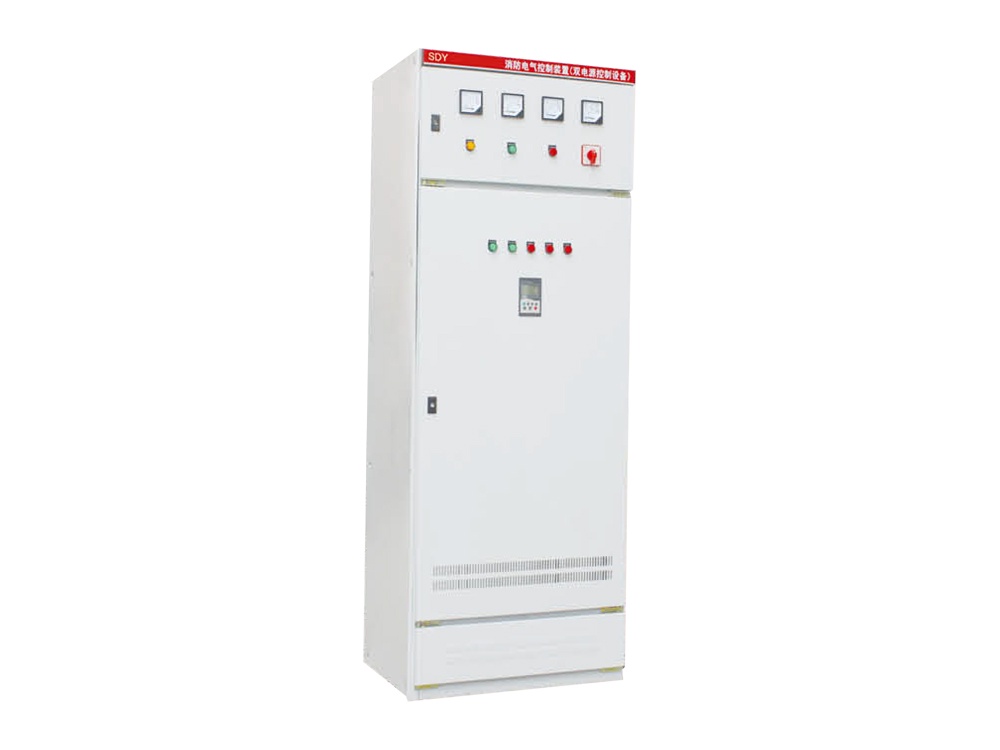

Gabinete de distribución de energía dual SDY

El gabinete de distribución de energía dual SDY es adecuado para centrales eléctricas y empresas industriales y mineras. Se utiliza para la distribución de energía e iluminación en sistemas trifásicos de tres hilos, trifásicos de cuatro hilos y trifásicos de cinco hilos con una tensión de CA de 500V o inferior. El gabinete de distribución de energía dual ATS es un dispositivo para interiores que se instala contra la pared y es accesible para el mantenimiento por la parte frontal del panel.

Condiciones de funcionamiento

● Temperatura ambiente: -50℃ a +40℃, con una temperatura media en 24 horas que no supera +36℃.

● Altitud: no superior a 2500m.

● Humedad relativa: no superior al 50% cuando la humedad del aire ambiente es de +40℃; se aceptan niveles más altos de humedad relativa a niveles de humedad más bajos (por ejemplo. +20℃ es 90%). Los cambios de temperatura permiten una escarcha moderada.

● El ángulo de inclinación de la instalación del equipo con respecto al plano vertical no debe superar 5°. El equipo debe instalarse en un lugar sin vibraciones severas, impactos ni corrosión.

Nota: Si no se pueden cumplir las condiciones anteriores y el usuario tiene requisitos especiales, puede negociar con nuestra empresa una solución.

Estructura del producto

El gabinete (caja) de distribución de energía dual de piso es un dispositivo de distribución interior montado en pared con una sola puerta frontal. Su estructura básica está hecha mediante el doblado de placas de acero y la soldadura de acero angular. En el lado derecho de la parte frontal, se puede instalar una manija de operación de interruptor de cuchilla para las operaciones de corte y conexión de energía. En la puerta de la caja, se pueden instalar botones de operación, luces indicadoras e instrumentos de visualización. Después de abrir la caja, todo el equipo interno de la caja de distribución queda expuesto, lo que facilita el mantenimiento y la reparación. Esta caja de distribución está equipada con interruptores automáticos de aire y fusibles como protección contra cortocircuitos. Además, también cuenta con contactores y relés térmicos. Tanto la puerta como la carcasa están soldadas con tornillos de puesta a tierra para garantizar una conexión fiable entre la carcasa y la tierra.

Funciones y características

● Tiene opciones de carga principal, carga de ecualización y carga flotante, y la tensión puede ajustarse cómodamente. También tiene funciones de estabilización de tensión y limitación de corriente, así como estabilización de corriente y limitación de tensión.

● La unidad de supervisión por microcomputadora adopta una pantalla LCD grande, totalmente en chino. El contenido de la pantalla incluye tensión de la batería, corriente de carga, tensión del bus de control, tensión de salida de la máquina de carga, corriente, tensión de cada celda de batería y una serie de parámetros del sistema de CC.

● Después de un corte de energía, el sistema puede seleccionar automáticamente el mejor método de carga según la capacidad de la batería para cargarla. Después de que la unidad de supervisión por microcomputadora sale del sistema, no afecta el funcionamiento normal del sistema de CC.

1. Sistema de gestión de calidad ISO 9001: 2015

El funcionamiento de todo el sistema está estrictamente controlado y gestionado. Esto garantiza la calidad de los productos en todas las etapas, desde la recepción de las solicitudes de los clientes hasta el diseño, los materiales, la producción, la instalación, las pruebas, el embalaje, la entrega y la posventa, todo lo cual opera bajo procesos estrictos y lógicamente vinculados.

2. Gestión ambiental ISO 14001: 2015

Pionera en la aplicación del sistema de gestión ambiental ISO 14001: 2015. La implementación de este proceso es un testimonio de  responsabilidad hacia una amplia gama de clientes. Comprometidos a proporcionar productos técnicos de alta calidad que sean los más respetuosos con el medio ambiente.
